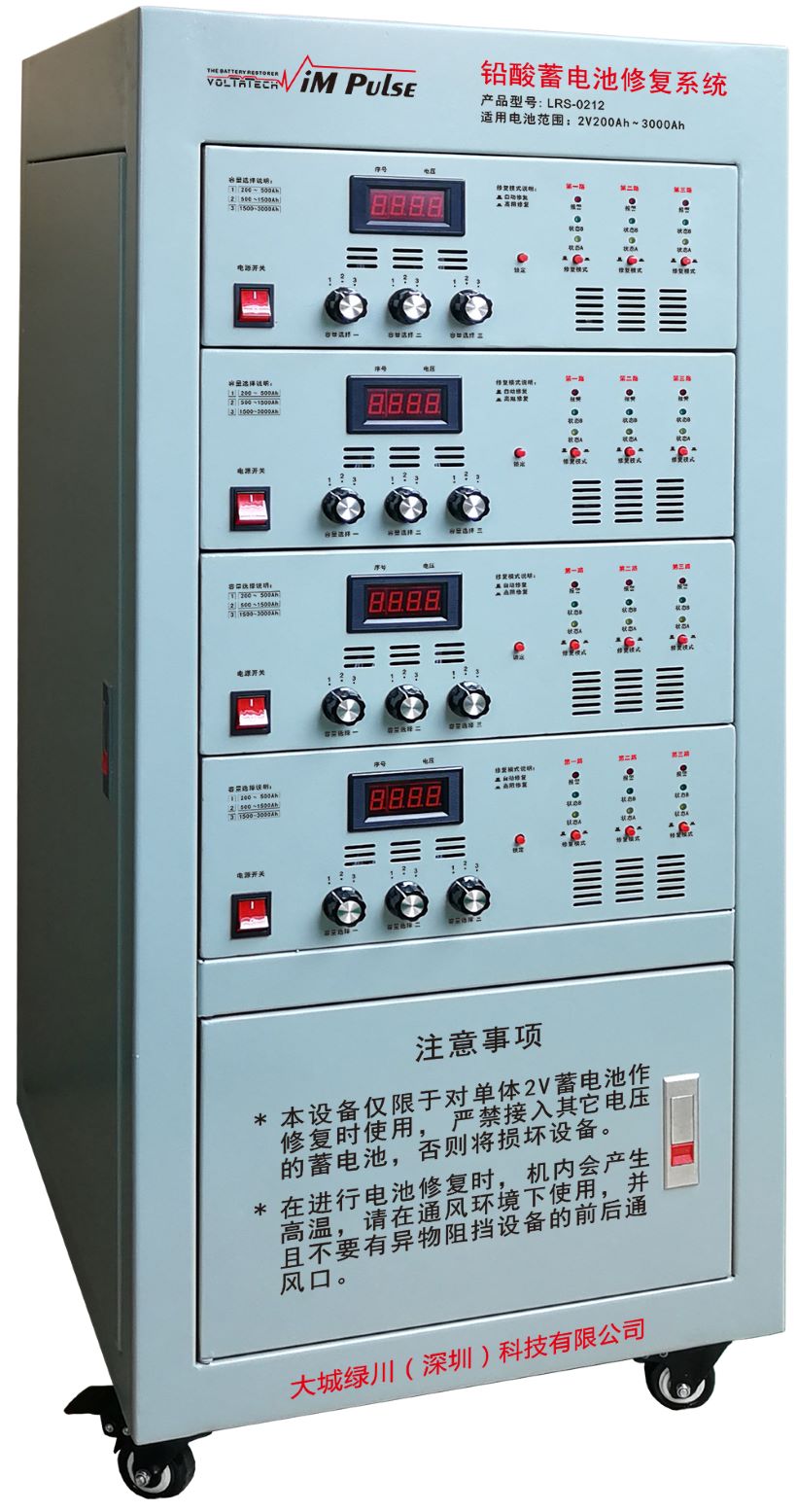

鉛酸電池修復設備LRS-0212產品簡介

LRS-0212鉛酸蓄電池修復系統采用快速脈沖諧波，與電池極板粗大硫酸鉛結晶諧振。在正脈沖的作用下溶解極板上的粗大硫酸鉛結晶。能恢復因硫酸鹽化造成休克或容量下降電池的容量，延長電池使用壽命，減少資源浪費，有利生態環境。

一、修復流程：以下為通用流程簡介，具體修復流程按照實際培訓和電池現況確定

二、應用范圍

該系統適用于單體 2V/200Ah至2V/3000Ah因硫酸鹽化導致容量下降或報廢的鉛酸蓄電池進行修復和對處于亞健康狀態下的電池進行維護保養。廣泛適用于叉車、儲能、通訊基站后備電源系統、UPS系統電池、低速電動車量 電池的離線式修復與維護。

本儀器不適用于鉛酸蓄電池以外的其它類型電池的修復。同樣也不適用于因其它原因（如物理損壞、正極板軟化，活性物質脫落、板柵腐蝕等）造成電池失效的修復與維護。

三、技術參數

峰值脈沖電流：≤5 A；≤10 A；≤20 A（三檔可調）

峰值脈沖電壓：≤5 V

占空比調節范圍：5%-99%（自動調整）

工作溫度范圍: 0℃-40℃

相對濕度： 35%-90%

大氣壓力： 86-106 KPa

工作電壓： AC198V-240V/50HZ-60HZ

最大功耗：≤ 1200W

四、外形尺寸及重量

外形尺寸：46 CM*53CM*110CM(長*寬*高)

單機重量：50 KG(不包括輸出線材)

五、產品特點

1) 采用快速上升前沿的脈沖，與粗大硫酸鉛結晶諧振，在充電脈沖作用下溶解導致硫化的粗大硫酸鉛結晶，顯著提高電池容量與延長使用壽命。

2) 無需添加任何化學添加劑，不改變電池內部電解液成分，安全可靠；對于失水電池只需補充純凈去離子水后修復。產品輸出脈沖電壓幅值與脈沖電流經嚴格限定，修復后對電池極板毫無損傷，做到真正意義上的無損修復。

3) 12路獨立輸出，可同時修復12塊2V/200Ah-2V/3000Ah單體電池，互不干擾。每組配備單獨電壓表，實時巡回監測被修復電池端電壓。

4) 系統的每路都設置有 “容量選擇 ”檔位，根據不同容量的電池選擇合適的檔位，可提高修復效率和更好的保護電池極板。

5) 系統的每路都設置有 “自動修復 ”功能，選擇自動修復時系統會根據電池的接受能力自動調整脈沖占空比，可在在無人值守的情況下完成修復作業。

6) 系統的每路都設置有 “高阻修復 ”功能，選擇高阻修復時，對于報廢后存放期過長的電池，即使端電壓為 0V，也能輕松激活電池。

7) 單體2V電池修復，消除與避免串聯修復單體電池不均衡弊端，提高修復效率。改善電池一致性問題，方便重新配組。

六、使用流程

1、接線方法

把系統電源連接：關閉各單元的總電源開關，用三芯轉接電源線把最頂層“電源 IN”口與第三層的 “電源 OUT”口相連；用三芯轉接電源線把第三層“電源 IN”口與第二層的“電源 OUT”口相連；用三芯轉接電源線把第二層“電源 IN”口與第一層的“電源 OUT”口相連；最后用三芯電源線把第一層的“電源 IN”口與市電交流插座相連。

系統輸出電纜連接：把帶有紅色套管的輸出電纜的航空插頭與各單元后部的輸出+航空插座相連，并擰緊航空插頭的螺絲；把帶有黑色套管的輸出電纜的航空插頭與各單元后部的輸出-航空插座相連，并擰緊航空插頭的螺絲。

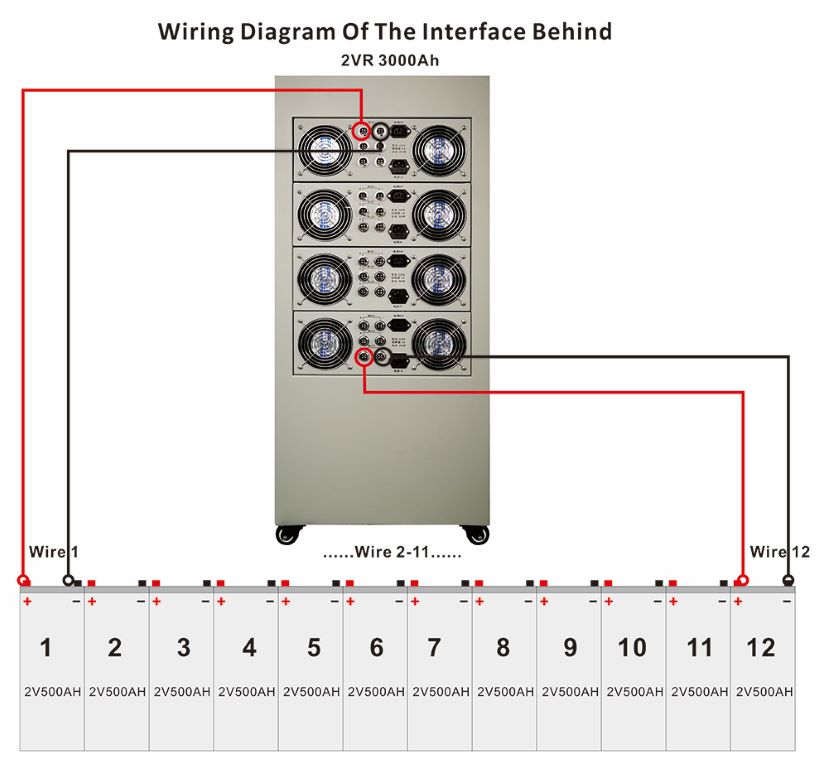

2、以下為總體連接示意圖：

3、使用方法

修復作業按照修復流程進行，修復前應先將外殼變形、破裂漏液以及極板存在短路、斷路等物理損壞的電池剔除，首先對被修復的電池充滿電，將連接好儀器任意一路的輸出電纜紅色套管的接線端子接于電池正極柱(螺絲)上，黑色套管的接線端子接于電池負極柱(螺絲)上。按照被修復電池的標稱容量把所接的該路“容量選擇”開關調節至正確檔位，“修復模式”選擇為自動修復，打開總電源開關，該單元修復系統執行自檢后會自動進入修復程序。在電壓表上循環顯示 1、 2、 3路輸出的電池端電壓，其中電壓表左邊一位數碼管顯示的是輸出的序號，右邊三位數碼管顯示的是電池端電壓；若要觀看某一路電池的端電壓，待 “序號”數碼管顯示到該路時按下 “鎖定 ”鍵可鎖定只顯示該路電壓，再按一次“鎖定”可解除鎖定狀態。

3.1 狀態指示燈說明：

在自動修復模式下，狀態 A常亮表示被修復電池能接受最大脈沖電流，該路以最大占空比輸出脈沖；狀態 A熄滅，狀態 B常亮表示檢測到被修復電池已經有析出氣體的跡象，此時該路會根據電池的狀態變化自動改變脈沖占空比，保護電池極板不受損傷。狀態 A和狀態 B指示燈均熄滅表示被修復電池的極化電壓非常高，修復系統自動關閉該路脈沖輸出以保護電池，等待電池極化電壓回落時在自動啟動修復程序。“報警”指示燈常亮或蜂鳴器鳴叫表示該路輸出線的極性連接錯誤，重新正確連接后可正常工作。

3.2 修復模式說明：

系統每路均設置有修復模式開關，把該開關按進去為“高阻修復”模式，此時該路的“狀態 A”和“狀態 B”指示燈均同時常亮表示該路進入高阻修復模式狀態；把該開關按出來為“自動修復”模式；系統在“高阻修復”模式下不再檢測電池的狀態，以最大占空比輸出脈沖，專門針對報廢后庫存時間較長、由于嚴重硫酸鹽化導致內阻非常大的電池而設計，因此使用“高阻修復”時建議人工值守，發現電池溫升超過 45℃應退出高阻修復模式，否則容易損壞電池。

3.3 容量選擇說明：

系統每路均設置有容量選擇開關，該開關 1檔適用于 200～500Ah電池； 2檔適用于 500～1500Ah電池； 3檔適用于 1500～3000Ah電池；用戶可根據被修復電池的標稱容量選擇正確的檔位。

3.4 電池的修復時間說明：

由于電池的硫化程度不同，修復時間要相應的延長或縮短，建議連續修復 72小時為一個周期，一個周期后使用容量檢測系統對電池的實際容量進行檢測，如發現容量恢復到 80%以上時可以重新配組使用；如果檢測的實際容量已明顯上升，但未達到使用要求的電池，可充飽電后進行第二個周期的修復。

重要提示：

由于單體 2V的蓄電池都是串聯為電池組后使用，同一組電池的一致性參數非常重要，新電池組在出廠時是經過嚴格配組的。因此我們鄭重提示經過修復后的電池需要嚴格依據容量和端電壓接近的才能重新配組使用，否則會影響整組電池的使用壽命！目前本公司有生產適合單體 2V鉛酸蓄電池充電的 LC?0201鉛酸蓄電池脈沖充電器；以及適合單體 2V鉛酸蓄電池作放電容量檢測的LTS-0206型鉛酸蓄電池檢測系統，用戶可以合理選購配套使用。

七、安全注意事項

1. 機內有高壓電源，非專業人員不要打開外殼，以防發生意外觸電事故。核對市電電源標稱為 220V/50Hz。

2. 本修復系統使用帶保護地的電源插頭，所使用的電源插座的保護地應該接觸良好。

3. 本修復系統沒有防水設計，應該防止水進入儀器內部，應該避免潮濕，不要把修復系統置于有水汽和潮濕的環境。如果不慎修復系統內進水或潮濕氣體，請把修復系統置于通風干燥的地方自然干燥 48小時再使用，但是不得烘烤。

4. 本修復系統是不防振的，要防止劇烈振動和劇烈沖擊。

5. 注意勿使異物進入修復系統內部，以防異物導致短路造成危險。

6. 本修復系統要放在通風的條件下使用，不得遮蓋前后通風孔，并且確保系統后部距離墻面應該保持 30cm以上的距離。

7. 使用本修復系統時環境溫度不要高于 40℃，否則將影響電池和修復系統的壽命。通風孔是修復系統散熱使用的，不要把金屬或其它異物塞入通風孔。

8. 本修復系統熔斷體（保險絲）是采用延遲型的，使用普通熔斷體會出現易斷的問題，請勿擅自更改熔斷體規格，以免發生危險。

9. 被修復電池為標稱值 2V/200Ah～2V/3000Ah鉛酸蓄電池，不得做其它用途使用,禁止給其它類型及電壓的電池修復與維護。

10. 斷電時不要拉電源線，而要手持插頭從插口內拔出，防止拉斷拉傷電源線。如果電源線損壞，為了避免危險，必須由制造廠或其維修部或類似的專職人員來更換，防止出現漏電傷人。

11. 使用本修復系統時如果室外環境溫度低于 0℃，儀器從寒冷的室外進入溫暖的室內，可能在儀器內部出現結霜凝露，此時修復作業容易因漏電導致燒壞儀器，所以請用戶在冬季低溫時，把修復系統在室內溫度擱置 2小時以后再進行修復作業。

12. 在寧靜的室內可以聽到機內風扇的聲音，如果風扇停止轉動請即停機檢查，否則機器滿負荷工作時會溫升過高，加速系統內部元件老化失效。

13. 市電供電線路需要安裝漏電保護開關。該系統滿負荷工作時的功率達到 1200W，多套系統同時使用時請用戶咨詢合格電工使用場所的供電導線和電源插座是否符合安全要求。

14. 長期不使用修復系統時請把電源線拔離市電插座，以防雷擊或市電電壓異常導致系統損壞。

八、使用注意事項

1. 修復作業前，必須將串聯的電池組分解成單體 2V后才能連接輸出線，更不能在線修復。任何一塊電池有串聯現象，接線后會燒毀本儀器。

2. 如三塊電池的修復結束時間不一致，取下輸出線連接端子后可以連接到另外一塊電池進行修復而不需要重新關閉電源開關。

3. 系統電壓表的最大量程為 3.00V，在使用 “高阻修復 ”模式修復內阻比較大的電池時，電壓可能會超量程顯示 E01，這并不影響系統的正常工作。

4. 工作在“高阻修復”模式下切勿把電池極性接反或將輸出線短路，否則容易損壞系統。

5. 系統采用間歇采樣技術精確檢測電池端電壓，在脈沖工作狀態下用萬用表檢測的端電壓與顯示電壓會有誤差。

6. 每個月使用吸塵器對通風孔進行吸塵，保持通風孔暢通，否則機器滿負荷工作時會溫升過高，加速儀器內部元件老化失效。

7. 發現電源保險絲(熔斷器)熔斷，請更換同型號的 6A/250V延時保險絲。更換時需將電源線從市電插座拔除后操作，否則有觸電危險。

九、附件清單

1. LRS-0212鉛酸蓄電池修復系統           一臺

2. 1.8米3*1.0mm2三芯電源線              一條

3. 28CM3*0.75 mm2三芯電源轉接線    三條

4. 4*1.0mm2圓形輸出電纜                   二十四條

5. LRS-0212產品說明書                      一本

6. 產品合格證/保修卡                         一張

附錄一：

         故障分析與排除方法
